双蜗轮蜗杆减速机组合
（实心出轴型2）
（实心出轴型2）
功率范围：0.06kW-15kW
最大减速比：3600
最大输出扭矩：32000Nm
系列编号：400TT4052
产品名称：双蜗轮蜗杆减速机组合（实心出轴型2）
双蜗轮蜗杆减速机组合，具有极大的传动减速比
实心输出轴，分为单出轴和双出轴，出轴方向可选
直接采用实心输入轴
箱体外侧备有安装直孔，适用于各种方位的安装
详细资料

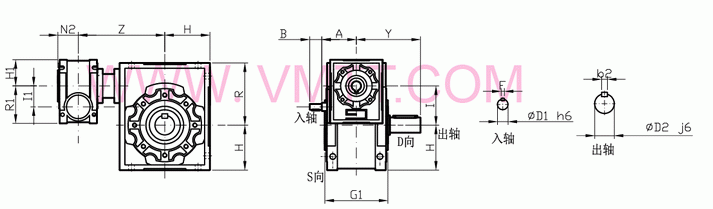

| 减速机型号 | 减速比范围 | 允许输出扭矩 | 尺寸(mm) | 资料下载 | ||||||||||||||
| D2 | b2 | Y | R1 | H1 | I1 | N2 | Z | H | R | D1 | F | I | A | B | ||||
| CMMIS-030/040TZ | 75 ～ 3000 | 65Nm | 18 | 6 | 82 | 57 | 40 | 30 | 29 | 120 | 50 | 71.5 | 9 | 3 | 40 | 51 | 20 |  PDF资料下载 |
| CMMIS-030/050TZ | 75 ～ 3000 | 110Nm | 25 | 8 | 99.5 | 57 | 40 | 30 | 29 | 130 | 60 | 84 | 9 | 3 | 50 | 51 | 20 | PDF资料下载 |
| CMMIS-030/063TZ | 75 ～ 3000 | 200Nm | 25 | 8 | 109.5 | 57 | 40 | 30 | 29 | 145 | 72 | 102 | 9 | 3 | 63 | 51 | 20 | PDF资料下载 |
| CMMIS-040/075TZ | 75 ～ 3000 | 300Nm | 28 | 8 | 123.5 | 71.5 | 50 | 40 | 36.5 | 165 | 86 | 119 | 11 | 4 | 75 | 66 | 23 | PDF资料下载 |
| CMMIS-040/090TZ | 75 ～ 3000 | 500Nm | 35 | 10 | 154.5 | 71.5 | 50 | 40 | 36.5 | 182 | 102.5 | 135 | 11 | 4 | 90 | 66 | 23 | PDF资料下载 |
| CMMIS-050/110TZ | 75 ～ 3000 | 1000Nm | 42 | 12 | 162 | 84 | 60 | 50 | 43.5 | 225 | 127.5 | 167.5 | 14 | 5 | 110 | 76 | 30 | PDF资料下载 |
| CMMIS-063/130TZ | 75 ～ 3000 | 1300Nm | 45 | 14 | 170 | 102 | 72 | 63 | 53 | 245 | 147.5 | 187.5 | 19 | 6 | 130 | 91.5 | 40 | PDF资料下载 |
| SK12080TW | 7 ～ 657 | 500Nm | 详细信息请点击进入： PDF资料下载 |
|||||||||||||||
| SK13080TW | 97 ～ 3357 | 500Nm | 详细信息请点击进入： PDF资料下载 |
|||||||||||||||
| SK32100TW | 7 ～ 645 | 1300Nm | 详细信息请点击进入： PDF资料下载 |
|||||||||||||||
| SK33100TW | 53 ～ 5876 | 1300Nm | 详细信息请点击进入： PDF资料下载 |
|||||||||||||||
| SK42125TW | 7 ～ 696 | 2200Nm | 详细信息请点击进入： PDF资料下载 |
|||||||||||||||
| SK43125TW | 62 ～ 7096 | 2200Nm | 详细信息请点击进入： PDF资料下载 |
|||||||||||||||
